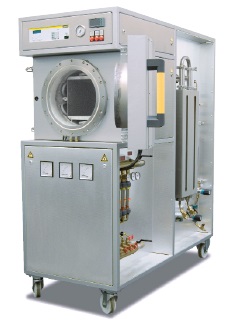

Cuptoare pentru tratamente termice in atmosfera controlata – PRODUCATOR: NABERTHERM – GERMANIA

Descriere produs

– MODELE: NRA 17/06….NRA 1000/11

Aceste echipamente sunt echipate cu incalzire directa sau indirecta in functie de temperatura. Sunt potrivite pentru tratamente termnice in atmosfera controlata . Aceste modele compacte pot fi utilizate la tratamente termice pana la 600 grade C. Camera cuptorului constanta dintr-o retorta cu racire cu apa in jurul usii pentru a proteja garnitura speciala. Sunt echipate cu tehnologia de siguranta corespunzatoare, aceste cuptoare fiind potrivite si pentru aplicatii cu gaze de reactie, precum hidrogenul sau in combinatie cu pachetul IDB, pentru desfacerea interta sau pentru procese de piroliza.
Sunt disponibile diferite modele in functie de domeniul de temperatura cerut de process:
Modele NRA…/06 cu Tmax de 6500C
* elemente de incalzire situate in interiorul retortei
* uniformitatea temperaturii pana la ΔT 6 K in interiorul camerei de lucru de la 100 grade C pana la 600 grade C
* retorta fabricate din 1.4571
* circulatia gazului in spatele retortei pentru o uniformitate optima a temperaturii

Modele NRA…/09 cu Tmax 9500C
* incalzire exterioara cu elemente de incalzire ce inconjoara retorta cat si incalzitor suplimentar pentru usa
* uniformitatea temperaturii pana la ΔT 6 K in interiorul camerei de lucru de la 200 grade C – 900 grade C
* retorta fabricate din 1.4841
* ventilator in spatele retortei pentru o uniformitate optima a temperaturii

Modele NR…/11 cu Tmax 1100 grade C
* incalzire exterioara cu elemente de incalzire ce inconjoara retorta cat si incazitor suplimentar pentru usa
* uniformitatea temperaturii pana la ΔT 10 K in interiorul camerei de lucru de la 200 grade C – 1050 grade C
* retorta fabricata din 1.4841

Echipamentul standard pentru toate modelele
Versiunea basic
* carcasa compacta in designul cadru cu suporturi detasabile din otel inoxidabil
* control si alimentare cu gaz integrat in carcasa cuptorului
* usa glisanta cu deschidere in partea dreapta cu sistem deschis pentru apa de racire
* control multi-zona pentru 950 grade C si 1100 grade C versiuni, separate de camera cuptorului si de usa. In functie de cuptor, camera acestuia este impartaita in mai multe zone de incalzire
* controlul temperaturii cu conbtrolul incarcaturii cu masurarea temperaturii in interiorul si in exteriorul retortei
* sistem de alimentare cu gaz pentru gaze noninflamabile cu debitmetru si valva solenoid, modificat vcu ajutorul sistemului de control
* operare sub vid pana la 600 grade C cu pompa optionala cu os ingura treapta
* port pentru pompa de vid pentru evacuare la rece
* control PLC cu panou de control tactil H 700 pentru introducere date (rest. P 300 pentru versiunea 650 grade C)

Echipamentul suplimentar
* upgradare pentru alte gaze neinflamabile
* injectare automata cu gaz, include MFC controler de debit pentru modificarea debitului, PLC controlat cu panoul tactil H 3700
* pompa de vid pentru evacuare retorta pana la 600 grade C
, obtinere vid pana la 10 – 5 mbar pentru pompa selectata
* sistem de arcire pentru scurtarea timpului procesului
* schimbator de caldura cu circuit de racire cu apa pentru racirea usii
* dispozitiv de masurare pentru continutul de oxigen rezidual

Versiunea H2 pentru operare sub hidrogen
Atunci cand utilizati hydrogen drept gaz de process, cuptorul este echipat suplimenatr cu tehnologia de siguranta data. Doar senzorii certificate sunt utilizati. Cuptorul este controlat de sistemul de control PLC (S7 – 300 F/ controler de siguranta)
* alimentare cu H2 la suprapresiunea controlata de 50 mbar relativa
* concent de siguranta certificate
* control PLC cu panou tactil grafic H 3700 pentru introducere de date
* monitorizare pre-presiune pentru gazele procesului
* bypass pentru curatare in siguranta a camerei cuptorului cu gaz inert
* flama dupa ardere termica a gazelor evacuate

Controlul procesului
* controlul procesului cu monitorizarea si controlul suprapresiunii pentru 50mbar relative
* control PLC cu ecran tactil grafic H 1700 pentru introducere de date
* bypass pentru curatare in siguranta a camerei cuptorului cu gaz inert
* flacara pentru ardere termica a gazelor de exhaustare

Specificatii tehnice:
Model Tmax, grade C Model Tmax, garde C Dimensiuni camera de lucru in mm
L x d x h Volum util in L Conexiune electrica
NRA 17/… 650 sau 950 NR 17/11 1100 225 x 350 x 225 17 3 faze
NRA 25/… 650 sau 950 NR 25/11 1100 225 x 500 x 225 25 3 faze
NRA 50/… 650 sau 950 NR 50/11 1100 325 x 475 x 325 50 3 faze
NRA 75/… 650 sau 950 NR 75/11 1100 325 x 700 x 325 75 3 faze
NRA 150/… 650 sau 950 NR 150/11 1100 450 x 750 x 450 150 3 faze
NRA 200/… 650 sau 950 NR 200/11 1100 450 x 1000 x 450 200 3 faze
NRA 300/.. 650 sau 950 NR 300/11 1100 570 x 900 x 570 300 3 faze
NRA 400/… 650 sau 950 NR 400/11 1100 570 x 1250 x 570 400 3 faze
NRA 500/.. 650 sau 950 NR 500/11 1100 720 x 1000 x 720 500 3 faze
NRA 700/.. 650 sau 900 NR 700/11 1100 720 x 1350 x 720 700 3 faze
NRA 1000/… 650 sau 950 NR 1000/11 1100 870 x 1350 x 870 1000 3 faze
